8款3A/4A大电流SMD表表贴装整流器
，专为表表贴装利用而设计

MSB30B、MSB40B、FMSB30G、FMSB30J、FMSB30M. FMSB40G、FMSB40J、FMSB40M。8款表表装置玻璃钝化桥式整流器
，选取UMSB表表贴装的方式。

MSB30B、MSB40B桥式整流器均拥有1.0V的最大正向电压降（3.0A/4.0A）。

FMSB30G、FMSB30J、FMSB30M. FMSB40G、FMSB40J、FMSB40M.快复原桥式整流器均拥有1.3V的最大正向电压降（3.0A/4.0A）。较幼的正向电压降使得元件拥有更低的功耗和更易于驱动的优势。

均匀整流输出电流均为3.0A/4.0A
，可合用于需要大电流的利用。峰值正向浪涌电流IFSM均为80A/95A。占有更高的抗浪涌能力可预防器件被浪涌电流侵害。拥有较幼的最大直流反向电流
，额定直流阻断电压下的最大直流反向电流IR

为5?A（TA=25℃）或100?A（TA=125℃）
，较幼的反向电流可有效减幼电流损耗
，肯定水平上能够削减电路中的热量天生
，减幼元件功耗并提高电路电气安全性。结电容均为50pF
，工作温度领域和贮存功夫领域均为-55℃～+150℃
，

较宽的温度领域满足军等第产品利用需要
，可合用于环境温度更为严苛的利用领域。

FMSB30G、FMSB30J、FMSB30M.尺度桥式整流器的最大沉复反向峰值电压和最大直流阻断电压均别离为400V、600V、 1000V
，最大RMS电压别离为280V、420V、700V。拥有分歧的耐压能力
？善揪菹质凳褂帽匾泻侠硌⌒。

(详见下面规格书)

MSB30A～MSB30M 规格书  (点击进入规格书)

http://www.gk-goodwork.com/UploadSysFiles/files/3/GK/34/MSB30A-MSB30M.pdf

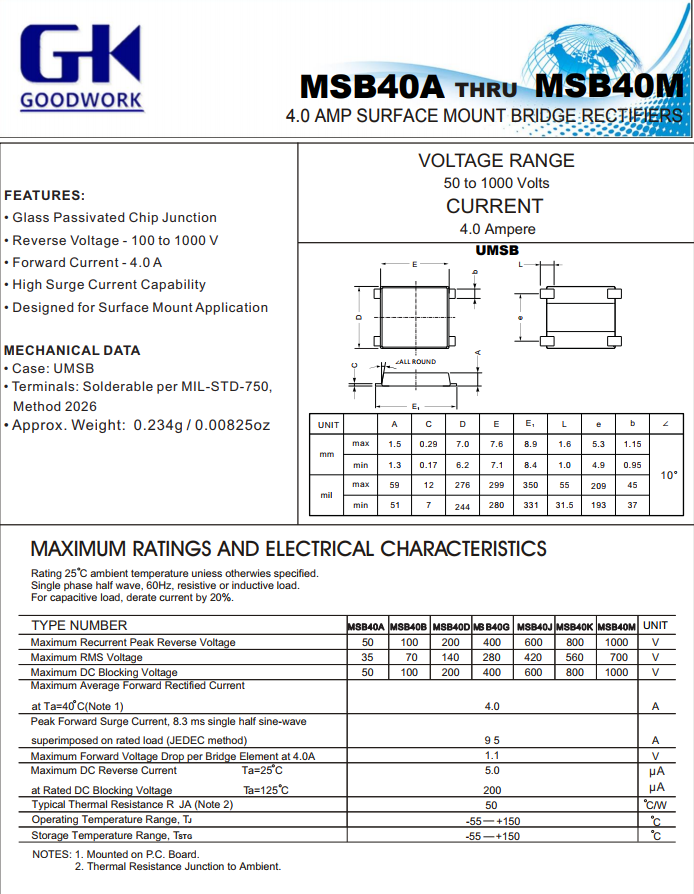

MSB40A～MSB40M规格书(点击进入规格书)

http://gk-goodwork.com/UploadSysFiles/files/3/GK/34/MSB40A-MSB40M.pdf

FMSB30A～FMSB30M规格书(点击进入规格书)

http://gk-goodwork.com/UploadSysFiles/files/3/GK/33/FMSB30A-FMSB30M.pdf

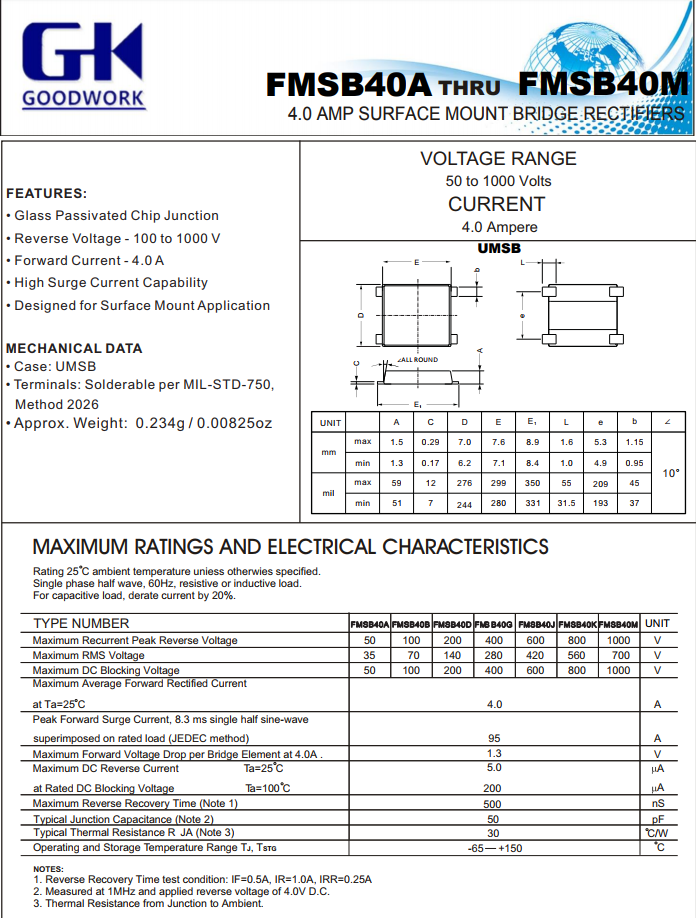

FMSB40A～FMSB40M规格书(点击进入规格书)

http://gk-goodwork.com/UploadSysFiles/files/3/GK/33/FMSB40A-FMSB40M.pdf

整流桥封装UMSB特点：

1、选取GPP芯片
，高温机能不变
，优良的散热
，高抗冲击
，抗浪涌电流高达95A,选取无卤环氧树脂。 2、幼身段
，大能量
，可包办传统旧工艺的插件式整流桥KBP、D3K、KBL、GBU等封装3-4A规格。 3、SMT表贴型平伸引脚
，节俭

电路板空间。

整流桥封装UMSB 利用领域：

·军工 ·工业 ·贸易
